本廢水施工技術(shù)以安峰某生活廢水在建項(xiàng)目為案例，對(duì)生活廢水施工過(guò)程中混凝土養(yǎng)護(hù)和其強(qiáng)度檢測(cè)過(guò)程中，產(chǎn)生的問(wèn)題點(diǎn)進(jìn)行分析整理。生活廢水施工中土建打樁對(duì)混凝土要養(yǎng)護(hù)檢測(cè)，尤其冬季施工中混凝土的抗壓能力要受溫度影響，因此，保溫措施本文重點(diǎn)講述。
　　

　　混凝土澆搗后，之所以能逐漸凝結(jié)硬化，主要是因?yàn)樗嗨饔玫慕Y(jié)果，而水化作用則需要適當(dāng)?shù)臏囟群蜐穸葪l件，因此為了保證混凝土有適宜的硬化條件，使其強(qiáng)度不斷增長(zhǎng)，必須對(duì)混凝土進(jìn)行養(yǎng)護(hù)。

　　混凝土養(yǎng)護(hù)期間應(yīng)注意采取保溫措施，防止混凝土表面溫度受環(huán)境因素影響(如曝曬、氣溫驟降等)而發(fā)生劇烈變化。養(yǎng)護(hù)期間混凝土的芯部與表層、表層與環(huán)境之間的溫差不宜超過(guò)20℃。大體積混凝土施工前應(yīng)制定嚴(yán)格的養(yǎng)護(hù)方案，控制混凝土內(nèi)外溫差滿足設(shè)計(jì)要求。在冬季和炎熱季節(jié)拆模后，若天氣產(chǎn)生驟然變化時(shí)，應(yīng)采取適當(dāng)?shù)谋?寒季)隔熱(夏季)措施，防止混凝土產(chǎn)生過(guò)大的溫差應(yīng)力?；炷琉B(yǎng)護(hù)期間，應(yīng)重點(diǎn)加強(qiáng)混凝土的濕度和溫度控制，盡量減少表面混凝土的暴露時(shí)間，及時(shí)對(duì)混凝土暴露面進(jìn)行緊密覆蓋(可采用蓬布、塑料布等進(jìn)行覆蓋)，防止表面水分蒸發(fā)。暴露面保護(hù)層混凝土初凝前，應(yīng)卷起覆蓋物，用抹子搓壓表面至少二遍，使之平整后再次覆蓋，此時(shí)應(yīng)注意覆蓋物不要直接接觸混凝土表面，直至混凝土終凝為止。
　　
　　混凝土帶模養(yǎng)護(hù)期間，應(yīng)采取帶模包裹、澆水、噴淋灑水等措施進(jìn)行保濕、潮濕養(yǎng)護(hù)，保證模板接縫處不致失水干燥。為了保證順利拆模，可在混凝土澆筑24～48h后略微松開模板，并繼續(xù)澆水養(yǎng)護(hù)至拆模后再繼續(xù)保濕至規(guī)定齡期。
　　
　　混凝土去除表面覆蓋物或拆模后，應(yīng)對(duì)混凝土采用蓄水、澆水或覆蓋灑水等措施進(jìn)行潮濕養(yǎng)護(hù)，也可在混凝土表面處于潮濕狀態(tài)時(shí)，迅速采用麻布、草簾等材料將暴露面混凝土覆蓋或包裹，再用塑料布或帆布等將麻布、草簾等保濕材料包覆。包覆期間，包覆物應(yīng)完好無(wú)損，彼此搭接完整，內(nèi)表面應(yīng)具有凝結(jié)水珠。有條件地段應(yīng)盡量延長(zhǎng)混凝土的包覆保濕養(yǎng)護(hù)時(shí)間。
　　
　　混凝土的齡期一般分為：3天、7天、14天、21天、28天強(qiáng)度齡期，用28天作為混凝土的標(biāo)養(yǎng)齡期標(biāo)準(zhǔn)主要是因?yàn)楝F(xiàn)澆鋼筋混凝土的養(yǎng)護(hù)時(shí)間超過(guò)28天后，強(qiáng)度增長(zhǎng)很緩慢，因此用28天作為混凝土的標(biāo)養(yǎng)齡期標(biāo)準(zhǔn)。
　　

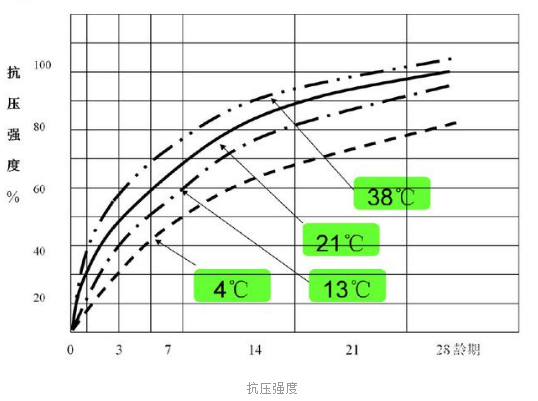

　　混凝土強(qiáng)度與養(yǎng)護(hù)時(shí)間曲線圖：

　　　　混凝土強(qiáng)度檢測(cè)——回彈儀法
　　
　　混凝土回彈儀是用一彈簧驅(qū)動(dòng)彈擊錘并通過(guò)彈擊桿彈擊混凝土表面所產(chǎn)生的瞬時(shí)彈性變形的恢復(fù)力，使彈擊錘帶動(dòng)指針彈回并指示出彈回的距離。以回彈值（彈回的距離與沖擊前彈擊錘與彈擊桿的距離之比，按百分比計(jì)算）作為混凝土抗壓強(qiáng)度相關(guān)的指標(biāo)之一，來(lái)推定混凝土的抗壓強(qiáng)度。
　　
　　一構(gòu)件混凝土強(qiáng)度檢測(cè)可采用兩種方式
　　
　　? 單個(gè)檢測(cè)：
　　
　　適用于單個(gè)結(jié)構(gòu)或構(gòu)件的檢測(cè)；
　　
　　? 批量檢測(cè)：
　　
　　適用于在相同的生產(chǎn)工藝條件下，混凝土強(qiáng)度等級(jí)相同，原材料、成型工藝、養(yǎng)護(hù)條件基本相同且齡期相近的結(jié)構(gòu)或構(gòu)件。批量檢測(cè)時(shí)，抽檢數(shù)量不得少于同批構(gòu)件總數(shù)的30%且不得少于10個(gè)。抽檢構(gòu)件時(shí)，應(yīng)遵循隨即抽取重點(diǎn)部位或有代表型的構(gòu)件。
　　
　　二構(gòu)件的測(cè)區(qū)符合下列規(guī)定
　　
　　每一結(jié)構(gòu)或構(gòu)件的測(cè)區(qū)數(shù)不應(yīng)少于10個(gè)，對(duì)于某一方向尺寸小于4.5m且另一方向小于0.3m的構(gòu)件，其測(cè)區(qū)數(shù)量可適當(dāng)減少，但不應(yīng)少于5個(gè)；
　　
　　相鄰兩測(cè)區(qū)的間距應(yīng)最大不超過(guò)2m，測(cè)區(qū)離構(gòu)件端部或施工縫邊緣的距離不大于0.5m，且不小于0.2m；
　　
　　測(cè)區(qū)應(yīng)盡量選在使回彈儀處于水平方向檢測(cè)混凝土的側(cè)面。當(dāng)不能滿足這一要求時(shí)，可使回彈儀處于非水平方向檢測(cè)混凝土的澆筑側(cè)面、表面或底面；
　　
　　? 測(cè)區(qū)宜選在構(gòu)件的兩個(gè)對(duì)稱可測(cè)面上，也可選在一個(gè)可測(cè)面上，且應(yīng)分布均勻。在構(gòu)構(gòu)件的重要部位或薄弱部位，必須布置測(cè)區(qū)，并應(yīng)避開預(yù)埋件；
　　
　　? 測(cè)區(qū)面積不宜大于0.04m2；
　　
　　? 檢測(cè)面應(yīng)為混凝土表面，并應(yīng)清潔、平整、不應(yīng)有疏松層、浮漿、油垢及蜂窩、麻面，必要時(shí)可用砂輪清除疏松層和雜物，且不應(yīng)有殘留的粉末或碎屑；
　　
　　? 對(duì)彈擊時(shí)產(chǎn)生顫動(dòng)的薄壁或小構(gòu)件應(yīng)進(jìn)行固定。
　　

　　生活廢水處理涉及到土建工程，目前溫度較低時(shí)安峰對(duì)混凝土抗壓能力批量檢測(cè)，并利用包裹、澆水、濕水等措施進(jìn)行混凝土保溫養(yǎng)護(hù)。包裹物要無(wú)縫聯(lián)接保證內(nèi)部具有凝結(jié)水珠物。安峰環(huán)保施工團(tuán)隊(duì)為延長(zhǎng)混凝土保溫時(shí)間，人工進(jìn)行保濕養(yǎng)護(hù)處理，確保整個(gè)施工期間可以增強(qiáng)混凝土強(qiáng)度。
